Kömür Maden İşleme ve Kazan Yanma Optimizasyonu için GE Serisi Online Radyometrik Kömür Kalite Analizörleri |
||||
|---|---|---|---|---|---|
| Analizörler, gerçek kömür kalitesinin doğrudan bantlı konveyörde çevrimiçi olarak izlenmesine izin verir, kalori değerini, kül içeriğini ve debiyi belirtilen zaman aralığında belirleyebilir. Ünitelerin kullanımı kazı verimliliğini artıracak ve kömür tüketiminin optimizasyonuna izin verecek ve bu da maliyette önemli bir düşüşe neden olacaktır. Yanıcı olmayan maddelerin içeriği çift gama radyasyonunun zayıflamasına dayanarak değerlendirilir. Ölçüm yöntemi tüm nükleer güvenlik yönetmeliklerine uygundur. |
|||||
 |
 |
 |
 |
||
| GE3000 | GE3000.CM | GE3000.Ex | GE3030 | ||
| Yakıt homojenizasyonu için malzeme miktarı ölçümü ve kalorifik değer hesaplamalı çevrimiçi radyometrik kömür kalite analiz cihazı | Anında kalorifik değer tespiti için mikrodalga nem ölçümü ile çevrimiçi radyometrik kömür kalite analiz cihazı | Malzeme miktarı ölçümü ve kalorifik değer hesaplaması ile patlayıcı ortamlar için tasarlanmış çevrimiçi radyometrik kömür kalite analiz cihazı | Küçük işletmeler ve laboratuvarlar için uygun yakıt kalitesi tespiti için çevrimdışı manuel radyometrik kömür kalite analiz cihazı | ||
| GE3000 serisi kömür analizörleri, üçüncü nesil Enelex çevrimiçi radyometrik analizörlerini temsil eder. Evrimi, temassız kömür kalitesi izleme ve ayrıca önemli müşterilerimizin ihtiyaçları alanında 25 yılı aşkın pratik deneyim ve bilgi birikimi kullanmaktadır. | |||
| Avantajları | Analizör Çalışması | ||
• Ölçülen kömür kalitesi ve miktarı hakkında anında bilgi verir, • Tozdan tüvenan kömürüne kadar granülite kısıtlaması olmadan çalışır, • Karmaşık Kömür Kalite Yönetim Sistemlerine (CQMS) entegrasyona izin verir, • Kalorifik değer, kül içeriği ve kömür miktarı / akış oranının anlaşılır okumaları için uyarlanabilir grafik arabirimi vardır, • Hızlı tepki süresi, yüksek konveyör hızı veya akış hızı dalgalanması sırasında kullanılmasını sağlar, • Bantlı konveyörde doğrudan ölçüm yapar, • Transfer noktalarında doğrudan ölçüm yapar, • Kanallarda ve borularda doğrudan ölçüm yapar, • Patlayıcı ortamda ölçüm yapar, • Hızlı, basit ve doğru kalibrasyon ile farklı kömür türlerinin olası değişimini yakalar, • Kelepçeler ve cıvatalar kullanarak bantlı konveyör çerçevesine basit kurulum, delme / kesme / kaynak gerektirmez, • Bant konveyörlerinin normal çalışmasına müdahale etmez, • Hareket halindeki kömürle temas etmez, • Bant konveyördeki kömür tabaka dalgalanmasından etkilenmez, • Titreşimlere ve mekanik gerilime karşı son derece dayanıklıdır, • Elektrik ve elektromanyetik gürültüye karşı yüksek dirençlidir, • Çok dilli kullanıcı arayüzü vardır, • Nükleer güvenlik açısından tamamen güvenlidir, • Alternatif olarak organik karbon bazlı diğer malzemeleri de değerlendirebilir, • CQMS'ye entegre edildiğinde son derece düşük bakım gereksinimleri duyar. |
• MJ / kg veya kcal / kg olarak çevrimiçi kalorifik değer değerlendirmesi • On-line kül yüzdesi değerlendirmesi • T / h cinsinden kömür miktarının (debi) çevrimiçi izlenmesi • Bant konveyördeki malzeme katman yüksekliğinin mm cinsinden çevrimiçi izlenmesi • Olası uzatma ile 12 farklı kömür tipi için cihaz kalibrasyonu • Üç bağımsız zaman aralığında ölçüm (çevrimiçi değer, giriş etkinleştirilmiş zaman aralığı, önceden ayarlanmış kaydırma-zaman aralığı) • Hem sayısal hem de grafik sonuç sunumuyla kontrol aşaması dokunmatik ekran kullanıcı arayüzü • Uzaktan izleme, veri aktarımı, arşivleme ve sistem bakımı için LAN ağ bağlantısı. • Sistem SQL veritabanını kontrol etmek için doğrudan veri aktarımı • Endüstriyel sınıf 4 - 20 mA analog çıkışlar • Konveyör durması durumunda otomatik ölçüm engelleme • Kısa süreli elektrik kesintilerini karşılamak için dahili pil yedekleme • Elektrik kesintisinden sonra otomatik ünite başlatma |
||
| GE3000 | GE3000.CM | ||

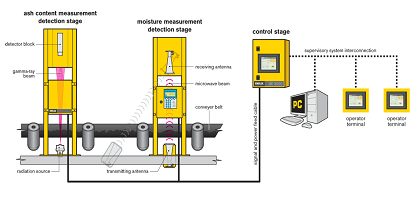

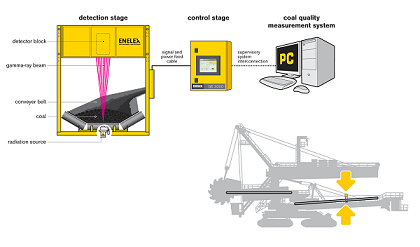

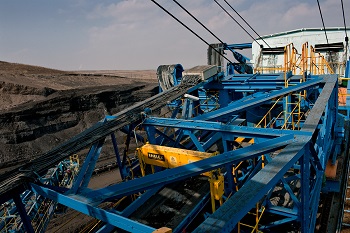

| Bantlı konveyör veya ekskavatör bomundaki çalışma şeması: | Nem ölçümü için tespit aşamalı kömür analizörünün çalışma şeması: | ||
 |
 |
||
| GE3000 | GE3000 | ||

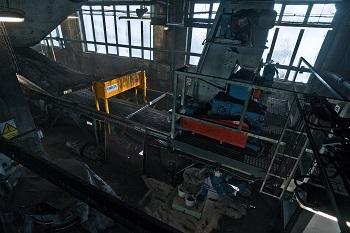

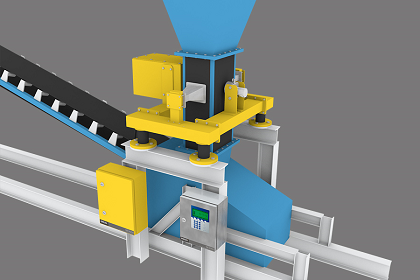

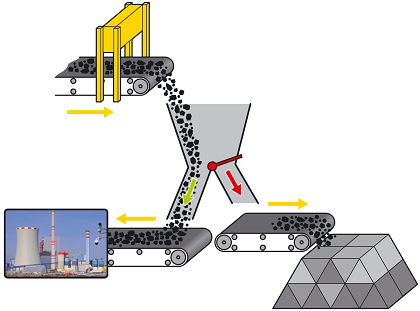

| Otomatik kömür ayırma şutunda çalışma şeması: | Dik döküş, şut ve boru tipi yapılarda montaj çözümü: | ||
 |
 |
||
| GE3000 | |||

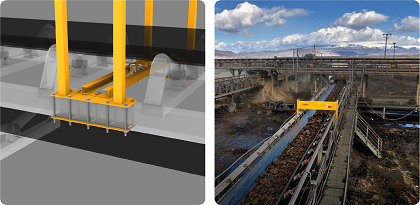

| Bant konveyör üzerine klepe ve cıvatalar ile yapılmış montaj şeması | |||
 |
|||
 |
 |
 |
||
 |
 |
 |
| GE3000 Modelleri ve Özellik Karşılaştırması | ||||||
| GE3000 | GE3000.CM | GE3000.Ex | GE3030 | |||
| Kalorifik Değer Ölçümü | Evet | Evet | Evet | Evet | ||
| Kül İçeriği Ölçümü | Evet | Evet | Evet | Evet | ||
| Kömür Miktarı Ölçümü | Evet | Evet | Evet | - | ||
| Kömür Tabaka Kalınlığı Ölçümü | Evet | Evet | Evet | - | ||
| 12 Farklı Kömür Tipine Göre Kalibrasyon | Evet | Evet | Evet | Evet | ||
| Bant Konveyör Üzerinden Direk Ölçüm | Evet | Evet | Evet | - | ||
| Transfer Noktalarında Direk Ölçüm | Evet | Evet | - | - | ||
| Dik Şutlar ve Boru Döküşlerde Direk Ölçüm | Evet | Evet | - | - | ||
| Bant Konveyörlere Cıvata ile Montaj | Evet | Evet | - | - | ||
| Labaratuvar Ortamında Kullanım | - | - | - | Evet | ||
| Kazıcı ve Yükleyicilere Montaj | Evet | - | - | - | ||
| Muhtemel Patlayıcı Ortamlarda Kullanım | - | - | Evet | - | ||
| Kömür Nem İçeriği Ölçümü | - | Evet | - | - | ||
| Gerçek Zamanlı Ölçüm (online) | Evet | Evet | Evet | - | ||
| Belirli Zaman Aralıklı Ölçüm | Evet | Evet | Evet | Evet | ||
| Otomatik Ölçüm Protokolü Oluşturma | - | - | - | - | ||
| Ölçüm Geçmişinin Grafik Sunumu | Evet | Evet | - | - | ||
| Ölçüm Geçmişinin Sayısal Sunumu | Evet | Evet | - | Evet | ||
| Sunuculara LAN Bağlantısı | Evet | Evet | Evet | Evet | ||
| SQL Veri Tabanı Bağlantısı | Evet | Evet | Evet | Evet | ||
| 4-20mA Endüstriyel Analog Bağlantı | Evet | Evet | Evet | - | ||
| Konveyör Çalışması Durduğunda Otomatik Ölçüm Durdurma | Evet | Evet | Evet | - | ||
| Kısa Enerji Düşüşleri için Yedekleme | Evet | Evet | - | - | ||
| Enerji Kesintisinden Sonra Yeniden Başlama | Evet | Evet | Evet | Evet | ||
| Çok Dilli Kullanıcı Arayüzü | Evet | Evet | Evet | Evet | ||
| Uzak Bağlantı Kurulumu | Evet | Evet | Evet | Evet | ||
| Temel Teknik Parametreler | ||||||
| GE3000 | GE3000.CM | GE3000.Ex | GE3030 | |||
| Konveyör Genişliği | Sınırsız | Sınırsız | Sınırsız | - | ||
| Konveyör Hızı | Sınırsız | Sınırsız | Sınırsız | - | ||
| Tane Boyutu | Sınırsız | 90mm | Sınırsız | 0-20mm | ||
| Konveyörde Kömür Tabaka Kalınlığı | 40-350mm | 40-300mm | 40-250mm | ~100mm Numune Kabında | ||
| Ölçüm Aralığı | Gerektiği Kadar | Gerektiği Kadar | Gerektiği Kadar | Gerektiği Kadar | ||
| Tepki Süresi | Ayarlanabilir (tipik 1dak.) | Ayarlanabilir (tipik 1dak.) | Ayarlanabilir (tipik 1dak.) | 3-10dak. | ||
| Ölçülen Malzeme Miktarı | Konveyöre Göre | Konveyöre Göre | Konveyöre Göre | ~2kg. Numune Kabında | ||
| Kül İçeriği Tespit Doğrulupu | ±%1'den daha iyi | ±%1'den daha iyi | ±%1'den daha iyi | ±%0.5'den daha iyi | ||
| Enerji Beslemesi | 230 V, 50 Hz, 100 VA | 230 V, 50 Hz, 100 VA | 230 V, 50 Hz, 100 VA | 230 V, 50 Hz, 100 VA | ||
| Koruma Sınıfı (Ölçüm Cihazı) | IP54 / IP65 | IP54 / IP65 | ExI M2 (ATEX) | IP54 | ||
| Koruma Sınıfı (Kontrol Ünitesi) | IP65 | IP65 | ExI M2 (ATEX) | IP54 | ||
| Çalışma sıcaklığı (Ölçüm Cihazı) | 0°C / +50°C | 0°C / +50°C | 0°C / +50°C | 0°C / +50°C | ||
| Çalışma sıcaklığı (Kontrol Ünitesi) | –40°C / +50°C | –40°C / +50°C | –40°C / +50°C | 0°C / +50°C | ||
| Çıktılar(*) | 4x analog 4-20 mA, her biri galvanik izolasyonlu, çıkış parametresi seçilebilir | 4x analog 4-20 mA, her biri galvanik izolasyonlu, çıkış parametresi seçilebilir | 4x analog 4-20 mA, her biri galvanik izolasyonlu, çıkış parametresi seçilebilir | RS485 ModBus RTU | ||
| 5x dijital pasif, çıkış parametresi seçilebilir | 5x dijital pasif, çıkış parametresi seçilebilir | 5x dijital pasif, çıkış parametresi seçilebilir | LAN | |||
| RS485 ModBus RTU | RS485 ModBus RTU | RS485 ModBus RTU | USB Pendrive | |||
| LAN | LAN | LAN | ||||
| Girdiler | 4x analog voltaj, giriş parametresi seçilebilir | 4x analog voltaj, giriş parametresi seçilebilir | 4x analog voltaj, giriş parametresi seçilebilir | N/A | ||
| 4x dijital pasif (maks 40VDC veya 24VAC), giriş parametresi seçilebilir | 4x dijital pasif (maks 40VDC veya 24VAC), giriş parametresi seçilebilir | 4x dijital pasif (maks 40VDC veya 24VAC), giriş parametresi seçilebilir | ||||
| Radyasyon Kaynakları | 241 Am maks. 11,1GBq, | 241 Am maks. 11,1GBq, | 241 Am maks. 11,1GBq, | 241 Am maks. 11,1GBq, | ||
| 137 Cs maks. 0,37GBq | 137 Cs maks. 0,37GBq | 137 Cs maks. 0,37GBq | 137 Cs maks. 0,37GBq | |||
| Mikrodalga Güç Çıkışı | - | <1 mW | - | - | ||
| Radyasyon Kaynağı Kabı Tipi | CSAM 20W(wolfram koruyucu uç) | CSAM 20W(wolfram koruyucu uç) | CSAM 20W(wolfram koruyucu uç) | CSAM 20W(wolfram koruyucu uç) | ||
| Radyasyon Kaynağı Kabı Ağırlığı | 8 kg | 8 kg | 8 kg | 11 kg | ||
| Boyutlar (Kontrol Ünitesi) GxYxD | 400 x 500 x 170 mm | 400 x 500 x 170 mm | 400 x 500 x 170 mm | 800 x 850 x 600 mm | ||
| Boyutlar (Ölçüm Ünitesi) GxYxD | Bantlı konveyöre göre | Bantlı konveyöre göre | Bantlı konveyöre göre | 800 x 850 x 600 mm | ||
| Ağırlık (Kontrol Ünitesi) | 15 kg | 15 kg | 75 kg | 75 kg | ||
| Ağırlık (Ölçüm Ünitesi) | Bantlı konveyöre göre (tip 120 kg) | Bantlı konveyöre göre (tip 120 kg) | Bantlı konveyöre göre (tip 120 kg) | 75 kg | ||
